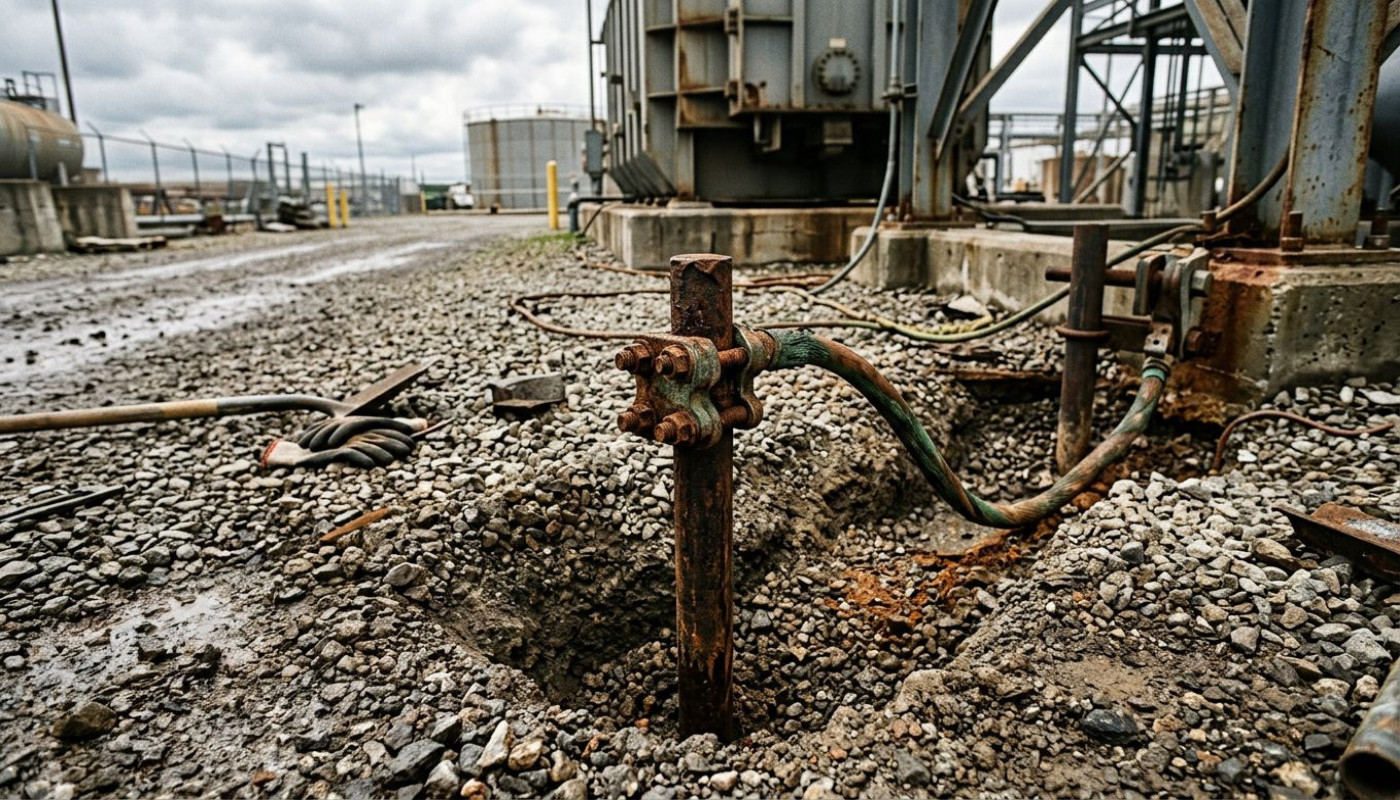

Les dessous insoupçonnés de la mise à la terre industrielle

On en parle peu, et pourtant, la mise à la terre industrielle pèse lourd dans les bilans de sécurité, les arrêts de production et, parfois, les incendies. Sous la tôle des ateliers, derrière les armoires électriques et au pied des machines, ce réseau discret conditionne la tenue des installations face aux défauts d’isolement, aux surtensions et aux phénomènes parasites. À l’heure où l’industrie électrifie davantage ses procédés, entre automatisation et capteurs partout, les exigences techniques se resserrent, et les contrôles gagnent en importance.

Quand un défaut devient un arrêt d’usine

Un défaut d’isolement, ce n’est pas qu’un sujet de bureau d’études, c’est souvent un événement concret, bruyant et coûteux. Dans un atelier, une mise à la terre défaillante peut transformer une fuite de courant banale en déclenchements intempestifs, en échauffements localisés et, dans les cas les plus graves, en départ de feu. Les chiffres rappellent l’enjeu : selon l’ADEME, le coût d’une heure d’arrêt non planifié varie fortement selon les secteurs, mais il se compte fréquemment en dizaines de milliers d’euros dans les industries de process; côté assurance, France Assureurs rappelle régulièrement que l’incendie reste l’un des sinistres majeurs pour les sites professionnels, et l’origine électrique figure parmi les causes récurrentes.

Le rôle de la terre, en clair, est de fournir un chemin de fuite maîtrisé, suffisamment conducteur, afin que les dispositifs de protection fassent leur travail, disjoncter vite, au bon seuil, au bon endroit. En France, la NF C 15-100 structure l’essentiel des règles en basse tension, tandis que la NF EN 50110 encadre l’exploitation des installations électriques, et dans l’industrie, la question ne se limite pas aux tableaux : moteurs, variateurs, robots, ponts roulants, convoyeurs et instrumentation forment une galaxie de masses métalliques, de câbles, de liaisons équipotentielles et de points de connexion qui vieillissent, se desserrent, se corrodent, et subissent vibrations et chocs thermiques.

Ce qui piège souvent les sites, c’est la nature « silencieuse » du problème. Une résistance de prise de terre qui dérive, un conducteur de protection mal dimensionné, une liaison équipotentielle oubliée après une modification de ligne, et l’installation reste en apparence fonctionnelle, jusqu’au jour où un défaut survient, où une surtension transitoire frappe, ou où une machine sensible commence à générer des alarmes difficiles à diagnostiquer. Dans ce contexte, les référentiels et les bonnes pratiques ne sont pas des formalités, ils servent à éviter la panne qui arrive sans prévenir.

Mesurer la terre, une affaire de méthode

On croit parfois qu’une « bonne terre » se résume à une valeur unique, stable et universelle, alors que la réalité est plus subtile. La résistance de prise de terre dépend du sol, de son humidité, de sa température, de la saison, de la profondeur des électrodes et de l’architecture retenue, piquets, boucle à fond de fouille, plaques ou réseau maillé. Les variations peuvent être significatives : le gel et la sécheresse augmentent la résistivité du sol, et une mesure effectuée en période humide peut donner un faux sentiment de sécurité pour l’été. C’est l’une des raisons pour lesquelles les campagnes de contrôle doivent être pensées dans le temps, et pas seulement au moment de la mise en service.

Sur le terrain, la méthode compte autant que le résultat. La mesure « trois piquets » reste une référence pour caractériser une prise de terre, mais elle suppose un environnement compatible, de l’espace, des distances, une implantation correcte des piquets auxiliaires, et une analyse des perturbations possibles. En site industriel dense, les réseaux enterrés, les masses métalliques et les interconnexions compliquent l’exercice, et certaines mesures par pince, utiles en maintenance, ne répondent pas à toutes les situations, car elles dépendent de l’existence d’une boucle de retour. Derrière ces détails, il y a un point essentiel : une mesure mal conduite produit une valeur rassurante mais trompeuse, et donc une décision de maintenance biaisée.

Les normes et guides ne fixent pas un chiffre magique valable partout, car c’est la coordination avec les protections qui fait foi. En schéma TT, par exemple, la résistance de terre et la sensibilité des dispositifs différentiels doivent permettre une coupure automatique dans les temps prescrits; en schéma TN, la continuité et l’impédance de boucle influencent directement la capacité à déclencher rapidement en cas de défaut. Or l’industrie jongle souvent avec plusieurs réalités, un réseau historique, des extensions successives, des machines importées, des armoires refaites à différentes époques, et il n’est pas rare de voir cohabiter des pratiques hétérogènes. Pour se repérer, des ressources techniques existent, notamment https://adf-systemes.fr, qui détaille approches, équipements et logiques de mise en sécurité, utiles pour comprendre comment s’articulent conception, contrôle et maintenance.

Reste un autre angle, souvent sous-estimé : la traçabilité. Un site qui mesure sans archiver, ou qui archive sans interpréter, se prive d’un outil de prévention. Les courbes d’évolution, les écarts entre zones, les points qui dérivent après des travaux, tout cela raconte une histoire, et permet d’anticiper avant que les protections ne se mettent à « parler » par des déclenchements, voire pire.

La terre face aux parasites modernes

Le sujet ne se limite plus à la sécurité des personnes, il touche désormais la qualité de fonctionnement des équipements. La montée en puissance des variateurs de vitesse, des alimentations à découpage, des onduleurs et des réseaux de communication industriels a déplacé le centre de gravité : les courants de fuite haute fréquence, les harmoniques et les perturbations CEM brouillent la lecture classique « défaut ou pas défaut ». Un atelier peut être conforme en apparence, et pourtant souffrir d’arrêts aléatoires, de capteurs instables, de pertes de communication ou de défauts intermittents, dont la cause profonde se niche dans des liaisons de terre et d’équipotentialité mal pensées.

La compatibilité électromagnétique n’est pas un luxe d’ingénieur, c’est un sujet d’exploitation. Les liaisons équipotentielles, la façon de raccorder les blindages, le cheminement des câbles de puissance et de commande, la qualité des connexions et des tresses, et la gestion des masses métalliques influencent directement le niveau de bruit électrique. Dans un monde idéal, la terre « d’énergie » et la terre « de signal » seraient conciliées par un schéma cohérent, documenté, validé en réception, puis maintenu à chaque modification. Dans la vraie vie, une extension de ligne faite en urgence, un câble ajouté, un blindage raccordé d’un seul côté « parce qu’on a toujours fait comme ça », et les perturbations s’installent.

Les normes CEM, comme la famille IEC 61000, donnent un cadre, mais les solutions sont souvent pratiques : améliorer les continuités, réduire les impédances à haute fréquence, multiplier les liaisons courtes et larges plutôt que des conducteurs longs et fins, vérifier les serrages, traiter la corrosion, reprendre les chemins de câbles, et parfois segmenter intelligemment les retours de masse. Là encore, la mise à la terre devient un système, pas une ligne sur un plan. Et ce système doit rester cohérent malgré les évolutions de l’usine, un défi réel quand la production exige des modifications rapides.

Ce changement d’époque explique pourquoi des sites, pourtant « protégés » au sens classique, investissent aujourd’hui dans des audits dédiés, et dans des plans d’action mêlant contrôle électrique, CEM, et fiabilisation des connexions. La promesse est simple : moins d’aléas, plus de disponibilité, et une maintenance qui passe du curatif au préventif, avec des preuves à l’appui.

Audit, maintenance, responsabilités : le vrai nerf

Le jour où un incident survient, la question n’est plus seulement technique, elle devient organisationnelle. Qui a contrôlé, quand, selon quel protocole, avec quel matériel, et qu’a-t-on fait des résultats ? En France, le Code du travail impose des obligations de sécurité, et la prévention du risque électrique s’appuie notamment sur des vérifications périodiques et sur l’habilitation des personnels. Dans les faits, les sites les mieux préparés sont ceux qui relient la mise à la terre à une gouvernance claire : un référent, un dossier technique à jour, des procédures de modification, et une planification des contrôles qui ne dépend pas uniquement des arrêts annuels.

La maintenance, elle, ne se résume pas à « resserrer des cosses ». Elle implique d’inspecter des points de connexion soumis aux vibrations, de contrôler l’état des liaisons, de repérer les sections sous-dimensionnées, de surveiller la corrosion des piquets et des barres, et d’évaluer l’impact des travaux tiers, terrassements, extension de bâtiments, modification des réseaux enterrés. Dans certaines industries, l’environnement accélère le vieillissement : atmosphères humides, poussières conductrices, projections, produits chimiques, ou simples cycles chaud-froid. Une prise de terre qui tenait il y a cinq ans peut devenir médiocre sans signe évident, et le problème se révélera au pire moment, lors d’un défaut réel.

L’audit sérieux, enfin, cherche les incohérences. Il compare les schémas aux réalités, vérifie la continuité des conducteurs de protection, analyse les valeurs de boucle, examine la coordination des protections, et met sur la table les écarts de conception, les bricolages, les extensions non documentées. Il interroge aussi les usages : ajout de machines, multiplicité des prises, rallonges permanentes, armoires déplacées. Ce n’est pas une chasse aux coupables, c’est une photographie opérationnelle, qui permet ensuite de prioriser, car tout refaire d’un coup est rarement possible. La force d’un plan d’action tient alors à sa hiérarchisation, sécurité des personnes d’abord, puis continuité de production, puis amélioration CEM, avec des jalons et des mesures de vérification.

À la clé, un bénéfice souvent sous-estimé : la prévisibilité. Une terre suivie, mesurée correctement et maintenue, réduit les surprises, et rend les pannes plus « explicables », ce qui, en industrie, vaut parfois autant que la réparation elle-même.

Ce qu’il faut prévoir avant travaux

Avant de lancer un chantier, anticipez une campagne de mesures, puis inscrivez la remise à niveau au budget, car les reprises de liaisons et l’accès aux réseaux enterrés coûtent plus cher en urgence. Réservez une fenêtre d’arrêt adaptée, et vérifiez les aides mobilisables, notamment via les dispositifs prévention des CARSAT, selon l’éligibilité de votre site.
